一、产品概述

本产品适用于户内交流50Hz， 额定电压12kV的系统，还可与其他保护电器（如：负荷开关， 真空接触器等）配合使用，作为电力变压器及其他电力设备过载或短路等保护元件。

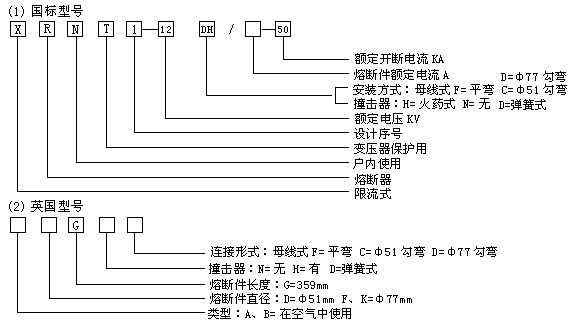

二、型号

三、基本参数

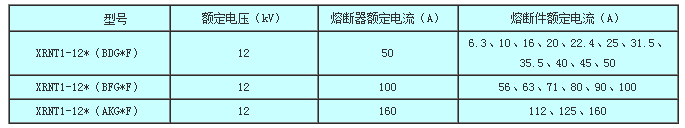

熔断器的基本参数如表

注： 　　 (1) 以上是单管参数，可根据用户需要采用固定结构将熔断件并联，可得到高的额定电流值。
　　 (2) *号由是否安装撞击器确定
　　 (3)（）为英国型号

四、外型及安装尺寸

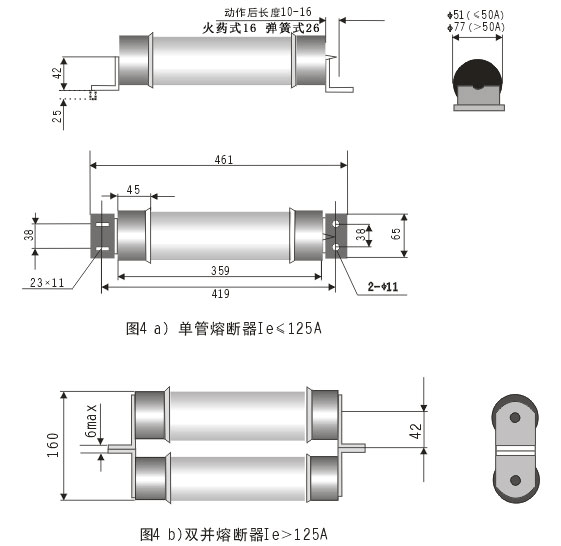

熔断器的外型及安装尺寸如（图4）。

四、熔断器的选用

用于变压器初级端熔断器的一般选用原则如表2

　注：对于变压器为7.2kV时的选用及与用于其它电力设备配合的选用可与制造单位联系。
