一、产品概述

本产品适用于户内交流50Hz，额定电压12kV系统,作为变压器及其他电力设备过载或短路等的保护元件。全范围保护用高压熔断器是一种新型的限流熔断器，它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较高的分断能力，而非限流式熔断器却具有较好的小电流保护特点，结合两种熔断器的不同特点组合为一体，获得全范围开断的良好保护特性。

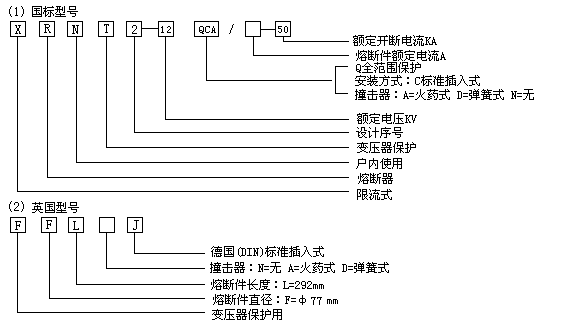

二、型号

三、基本参数

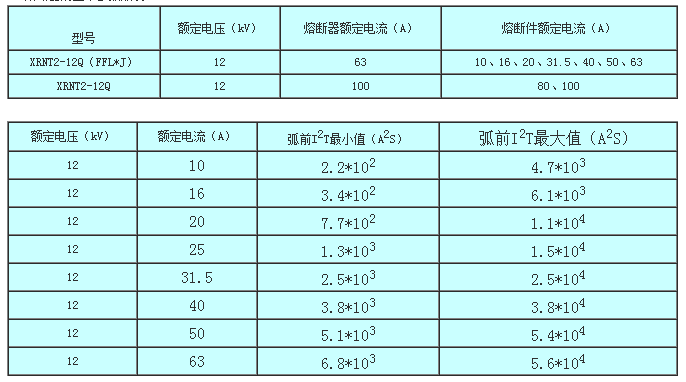

熔断器的基本参数如表

四、外型及安装尺寸

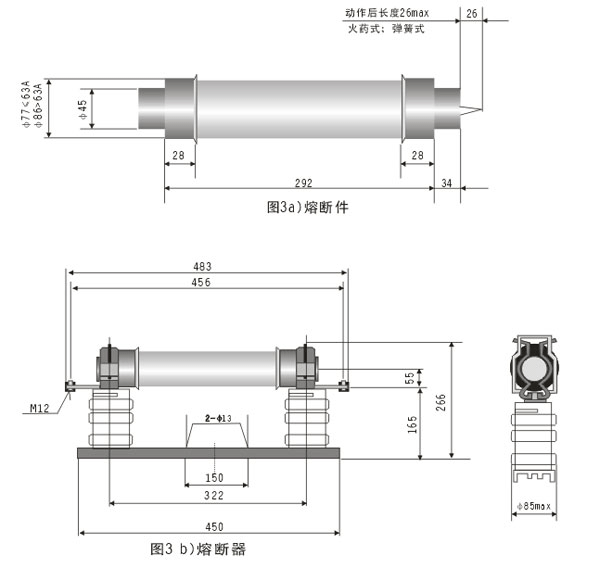

熔断件的外型尺寸如（图3）

四、选用原则

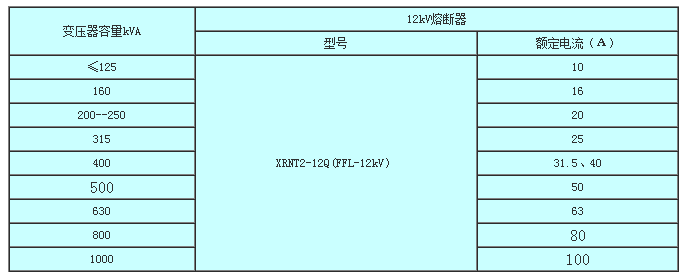

用于保护12kV变压器的熔断器一般选用导则如表
