一、产品概述

本系列高压交流熔断器适用于户内交流50Hz，额定电压3kV-35kV电力系统，用于对电力线路、变压器、电压互感器及其它电器的过载及短路保护，亦可用以保护电力系统分出的支路，当线路短路电流达到最大值之前熔断器就将线路切断。

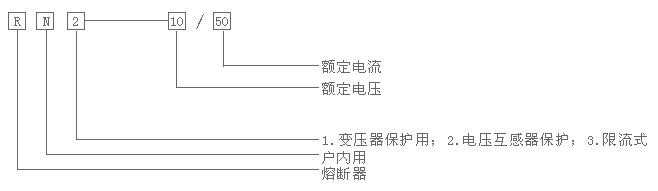

二、型号

三、基本参数

熔断器的基本参数如表

表一：

注：*号为双拼管

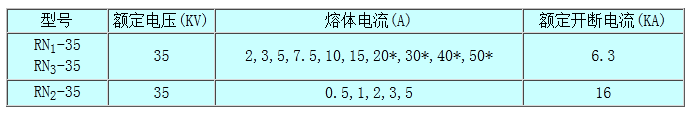

表二：

注：*号为双拼管

四、外型及安装尺寸

RN1、RN3型户内高压熔断器外形尺寸如(图1)、(图2)和表3所示

表三：

注：　( )为RN,RN3-6外形尺寸

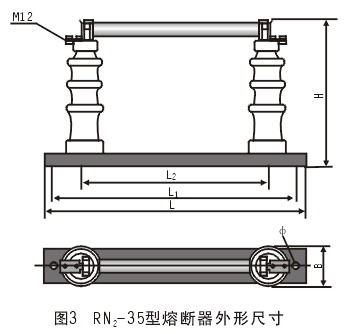

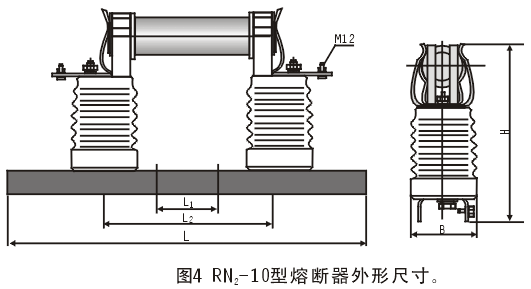

RN2型户内高压熔断器外形尺寸如(图3)、(图4)及表4

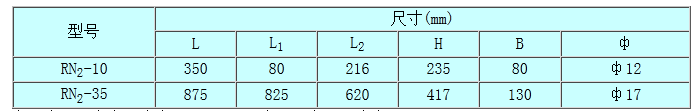

表四：
